POŁĄCZENIA Z PLECIONKI ALUMINIOWEJ
POŁĄCZENIA z PLECIONKI ALUMINIOWEJ - ZASTOSOWANIE
Połączenia z plecionki aluminiowej mają bardzo wszechstronne zastosowanie. Są tańszą alternatywą dla połączeń z plecionki miedzianej. Elastyczne łączniki z aluminium znajdują zastosowania między innymi w transformatorach, układach baterii, piecach grzewczych i wielu innych aplikacjach.
POŁĄCZENIA z PLECIONKI ALUMINIOWEJ - Konstrukcja
Połączenia z plecionki aluminiowej są produkowane z taśmy, która jest pleciona z drutu aluminiowego. Natomiast obszary stykowe wykonuje się z bezszwowej rury Al. Oprócz łączników prostych, na życzenie klienta, łączniki mogą być wykonane w kształcie litery L lub U. Obszar stykowe również mogą być wykonane wg rysunku/projektu zamawiającego.
Materiał
Materiał: drut aluminiowy o średnicy 0,10–0,20mm.
Bez izolacji lub z izolacją (termokurczliwa, PVC, izolacja silikonowa itp.)
Powierzchnie stykowe: Prasowane z rury miedzianej AL.
forma dostawy
Forma dostawy: gotowe do użycia łączniki
Karta Produktu
Dostarczamy produkty skatalogowane, które można obejrzeć i dobrać z naszych broszur.
Kontakt
ul. Jana Matejki 6,
66-100 Brzezie k. Sulechów
przykład oznaczenia
| A | F | – | 1 | 2 | 0 | 2 | 0 | – | 4 | 5 | 0 | ||||||||
| A | – łącznik aluminiowy | ||||||||||||||||||
| F | – oznaczenie podstawowe | ||||||||||||||||||
| 1 | 2 | 0 | – szerokość terminala/skuwki 120mm | ||||||||||||||||
| 2 | 0 | – grubość terminala/skuwki 20mm | |||||||||||||||||
| 4 | 5 | 0 | – całkowita długość łącznika | ||||||||||||||||
| * | Istnieje możliwość wykonania łączników o dwóch różnych wielkościach i/lub grubościach terminali/skuwek | ||||||||||||||||||
parametry techniczne

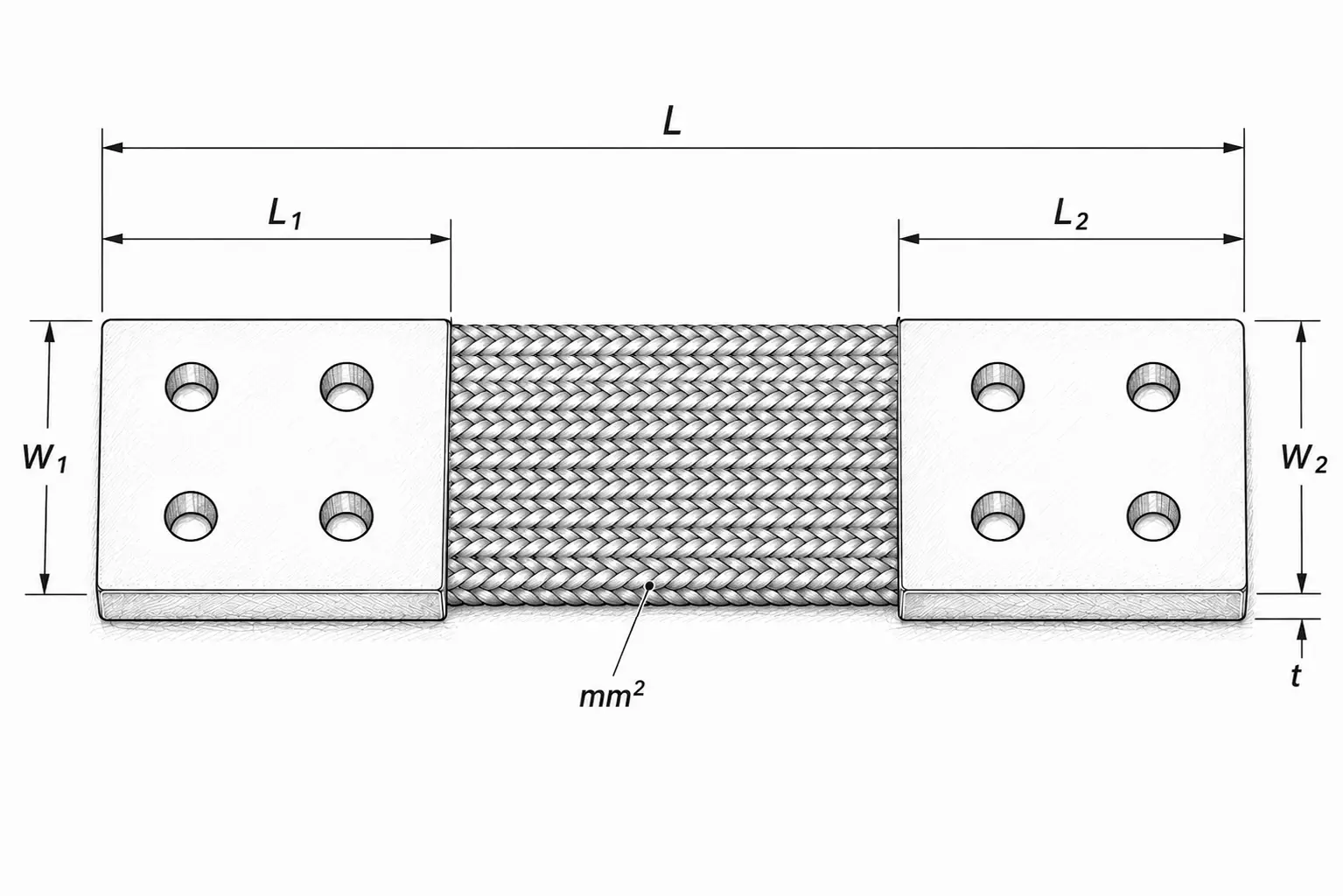

Nr kat. | Przekrój [mm2] | Wym.W [mm] | Wym.L1 [mm] | Wym.t [mm] | Wym.L [mm] |
|---|---|---|---|---|---|
AF-12055 | 4500 | 120 | 120 | 55 | wg zamówienia klienta |
AF-12040 | 3000 | 120 | 120 | 40 | |
AF-12030 | 2000 | 120 | 120 | 30 | |
AF-12025 | 2000 | 120 | 120 | 22 | |
AF-12020 | 1200 | 120 | 120 | 20 | |
AF-12018 | 1000 | 120 | 120 | 18 | |
AF-12015 | 800 | 120 | 120 | 14 | |
AF-12010 | 600 | 120 | 120 | 10 | |
AF-10025 | 1500 | 100 | 100 | 25 | |
AF-10020 | 1000 | 100 | 100 | 20 | |
AF-10015 | 800 | 100 | 100 | 15 | |
AF-10012 | 600 | 100 | 100 | 12 | |
AF-10010 | 500 | 100 | 100 | 10 | |
AF-10007 | 400 | 100 | 100 | 7 | |
AF-10005 | 300 | 100 | 100 | 5 | |
AF-08020 | 1000 | 80 | 80 | 20 | |
AF-08018 | 840 | 80 | 80 | 18 | |
AF-08015 | 670 | 80 | 80 | 15 | |
AF-08012 | 500 | 80 | 80 | 12 | |
AF-08010 | 400 | 80 | 80 | 10 | |
AF-08008 | 350 | 80 | 80 | 8 | |
AF-08007 | 200 | 80 | 80 | 7 | |
AF-06015 | 550 | 60 | 60 | 15 | wg zamówienia klienta |
AF-06012 | 500 | 60 | 60 | 12 | |
AF-06010 | 350 | 60 | 60 | 10 | |
AF-06007 | 200 | 60 | 60 | 7 | |
AF-06005 | 150 | 60 | 60 | 5 | |
AF-05015 | 550 | 50 | 50 | 15 | |
AF-05013 | 400 | 50 | 50 | 13 | |
AF-05010 | 250 | 50 | 50 | 10 | |
AF-05007 | 200 | 50 | 50 | 7 | |
AF-05005 | 150 | 50 | 50 | 5 | |
AF-04015 | 300 | 40 | 40 | 15 | wg zamówienia klienta |
AF-04012 | 250 | 40 | 40 | 12 | |
AF-04010 | 200 | 40 | 40 | 10 | |
AF-04007 | 150 | 40 | 40 | 7 | |
AF-04005 | 100 | 40 | 40 | 5 | |
AF-03014 | 200 | 30 | 30 | 14 | |
AF-03010 | 150 | 30 | 30 | 10 | |
AF-03005 | 75 | 30 | 30 | 5 | |
AF-03004 | 50 | 30 | 30 | 4 | |
AF-02509 | 125 | 25 | 25 | 9 | |
AF-02507 | 100 | 25 | 25 | 7 | |
AF-02505 | 75 | 25 | 25 | 5 | |
AF-02504 | 50 | 25 | 25 | 4 |
