taśmy uziemiające ST/KT
taśmy uziemiające - zastosowanie
Taśmy uziemiające znajdują zastosowanie we wszystkich instalacjach i urządzeniach wymagających wyrównania potencjałów.
Taśmy uziemiające - Konstrukcja
Taśmy uziemiające są produkowane z taśmy wysoko elastycznej, która jest pleciona z wyżarzanego drutu Cu-ETP1. Natomiast obszary stykowe wykonuje się z bezszwowej rury miedzianej Cu-ETP1. Zarówno plecionka jak i elementy stykowe mają dokładnie tą samą kompozycję chemiczną oraz przewodność. Nie stosuje się żadnych dodatków w procesie prasowania powierzchni stykowych.
Materiał
Materiał: wyżarzany drut Cu-ETP1 o średnicy 0,07mm–0,20mm bez pokrycia lub cynowany.
Bez izolacji lub z izolacją (termokurczliwa, PVC, izolacja silikonowa itp.)
Powierzchnie stykowe: Prasowane z bezszwowej rury Cu-ETP1, bez pokrycia, cynowane lub posrebrzane.
forma dostawy
Forma dostawy: gotowe do użycia taśmy uziemiające
Karta Produktu
Dostarczamy produkty skatalogowane, które można obejrzeć i dobrać z naszych broszur.
Kontakt
Warning: Undefined array key "icon" in /home/klient.dhosting.pl/plecionkimi/plecionki-miedziane.pl/public_html/wp-content/plugins/elementor/includes/widgets/icon-box.php on line 695
Warning: Undefined array key "icon" in /home/klient.dhosting.pl/plecionkimi/plecionki-miedziane.pl/public_html/wp-content/plugins/elementor/includes/widgets/icon-box.php on line 708
Warning: Undefined array key "icon" in /home/klient.dhosting.pl/plecionkimi/plecionki-miedziane.pl/public_html/wp-content/plugins/elementor/includes/widgets/icon-box.php on line 695
Warning: Undefined array key "icon" in /home/klient.dhosting.pl/plecionkimi/plecionki-miedziane.pl/public_html/wp-content/plugins/elementor/includes/widgets/icon-box.php on line 708
Warning: Undefined array key "icon" in /home/klient.dhosting.pl/plecionkimi/plecionki-miedziane.pl/public_html/wp-content/plugins/elementor/includes/widgets/icon-box.php on line 695
Warning: Undefined array key "icon" in /home/klient.dhosting.pl/plecionkimi/plecionki-miedziane.pl/public_html/wp-content/plugins/elementor/includes/widgets/icon-box.php on line 708
Warning: Undefined array key "icon" in /home/klient.dhosting.pl/plecionkimi/plecionki-miedziane.pl/public_html/wp-content/plugins/elementor/includes/widgets/icon-box.php on line 695
Warning: Undefined array key "icon" in /home/klient.dhosting.pl/plecionkimi/plecionki-miedziane.pl/public_html/wp-content/plugins/elementor/includes/widgets/icon-box.php on line 708
ul. Jana Matejki 6,
66-100 Brzezie k. Sulechów
przykład oznaczenia
|
K |
T |
– |
0 |
5 |
0 |
– |
3 |
0 |
0 |
– |
1 |
2 |
1 |
2 |
– |
D |
|
|
K |
– taśma cynowana lub S – taśma bez pokrycia (goła miedź) |
||||||||||||||||
|
T |
– oznaczenie podstawowe |
||||||||||||||||
|
0 |
5 |
0 |
– przekrój poprzeczny 50mm2 |
||||||||||||||
|
3 |
0 |
0 |
– wymiar od otworu do otworu |
||||||||||||||
|
1 |
2 |
1 |
2 |
– wielkość otworu 12mm i na drugim terminalu 12mm |
|||||||||||||
|
D |

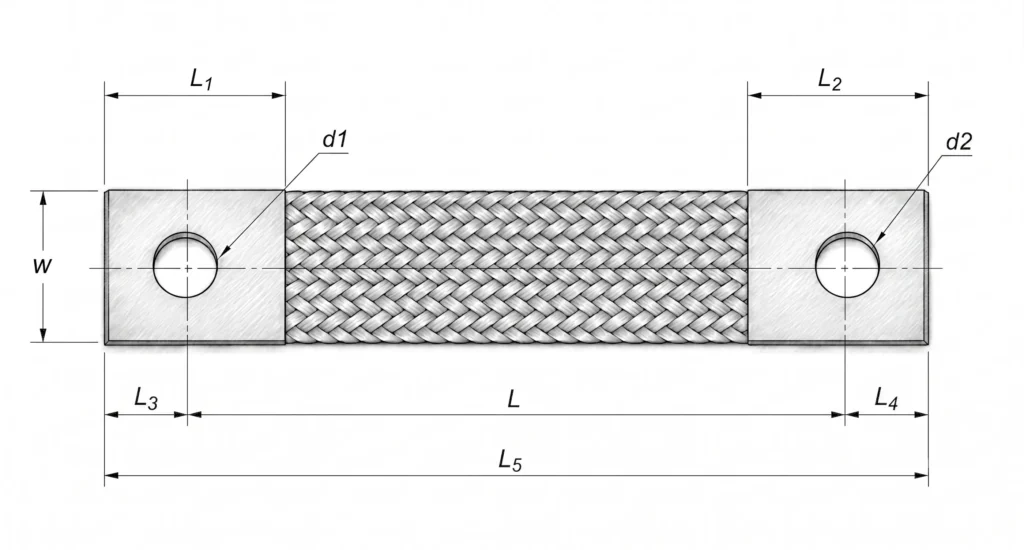

– kształt terminali kwadratowy lub A gdy terminale okrągłe |
||||||||||||||||
parametry techniczne

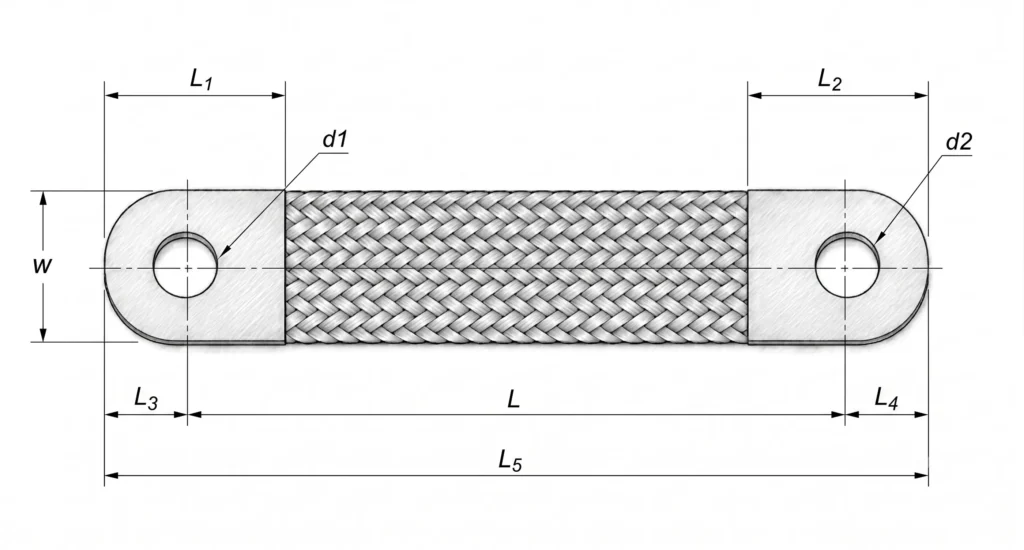

Bez pokrycia | Cynowany | Przekrój [mm2] | Wym.W [mm] | Wym.L1 [mm] | Wym.L [mm] | Wym.d [mm] | Prąd [A] |
|---|---|---|---|---|---|---|---|
ST-004 | KT-004 | 4 | 8 | 12 | wg zamówienia klienta | wg zamówienia klienta | 15 |
ST-006 | KT-006 | 6 | 10 | 16 | 40 | ||
ST-008 | KT-008 | 8 | 12 | 16 | 60 | ||
ST-010 | KT-010 | 10 | 14 | 18 | 75 | ||
ST-014 | KT-014 | 14 | 16 | 18 | 95 | ||
ST-016 | KT-016 | 16 | 16 | 20 | 120 | ||
ST-021 | KT-021 | 21 | 20 | 20 | 135 | ||
ST-025 | KT-025 | 25 | 20 | 23 | 150 | ||
ST-035 | KT-035 | 35 | 25 | 25 | 195 | ||
ST-050 | KT-050 | 50 | 30 | 30 | 250 | ||
ST-070 | KT-070 | 70 | 35 | 35 | 290 | ||
ST-095 | KT-095 | 95 | 40 | 40 | 330 | ||
ST-120 | KT-120 | 120 | 40 | 40 | 420 |
