Plecionki masowe - Plecionka masowa

ISTL / IKTL​

PLECIONKI MASY IZOLOWANE ISTL/IKTL

PLECIONKI MASY - zastosowanie

Plecionki masy znajdują zastosowanie w instalacjach i urządzeniach wymagających wyrównania potencjałów.

PLECIONKI MASY - Konstrukcja

Plecionki masy są produkowane z taśmy wysoko elastycznej, która jest pleciona z wyżarzanego drutu Cu-ETP1. Natomiast obszary stykowe wykonuje się poprzez sprasowanie końcówek po zanurzeniu ich w bezołowiowym stopie lutowniczym.

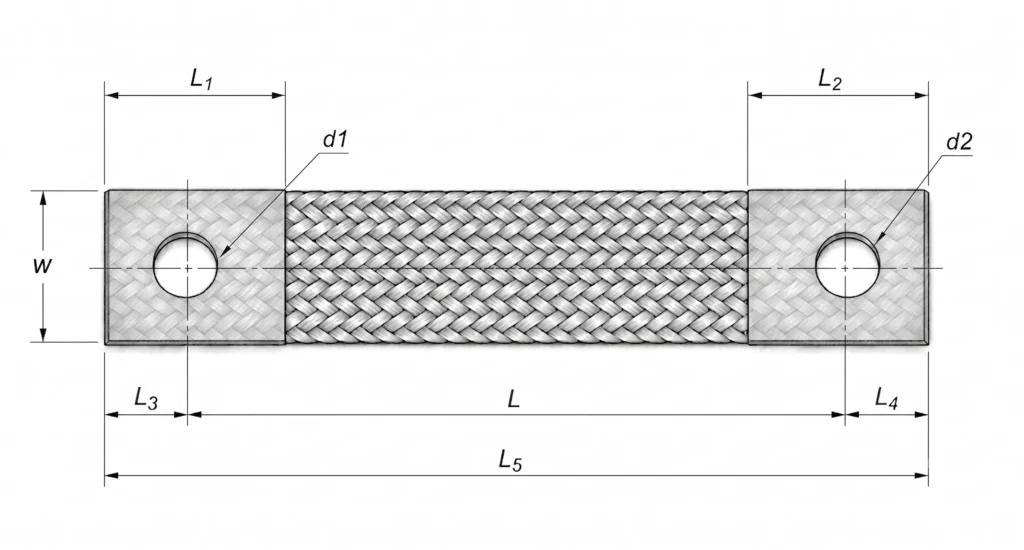

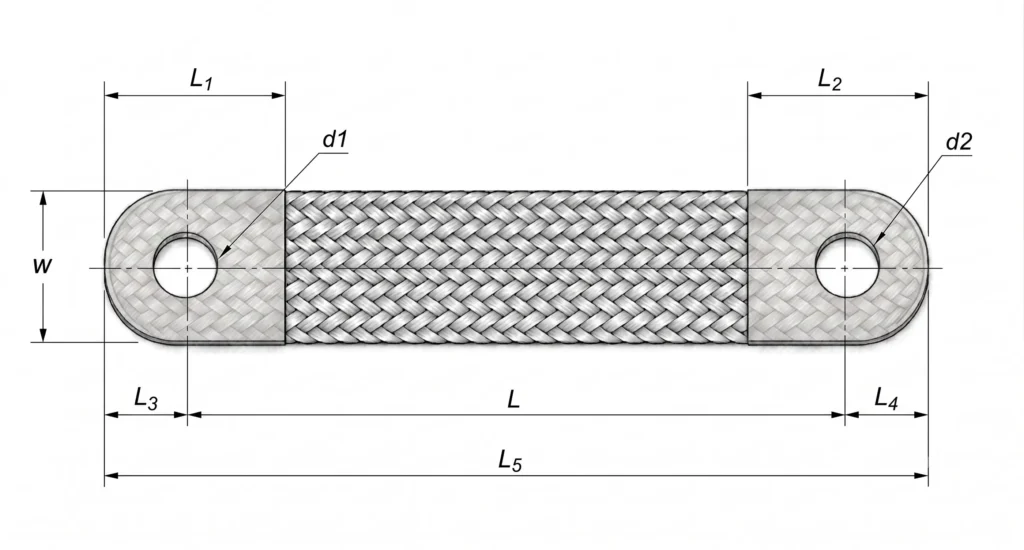

plecionka masowa - rysunek wymiarowy
plecionka masowa - rysunek schematyczny
Przekrój taśmy uziemiającej z grubością izolacji

Materiał

Materiał: wyżarzany drut Cu-ETP1 o średnicy 0,20mm mm bez pokrycia lub cynowany.

Izolacja winylowa.

Powierzchnie stykowe: prasowane, po zanurzeniu w bezołowiowym stopie lutowniczym.

Max. temperatura pracy 105°C

Samogasnące UL 94 VO

Izolacja: 20 kV/mm
Max. napięcie: 1000 V AC – 1500 V DC

forma dostawy

Forma dostawy: gotowe do użycia taśmy uziemiające

Karta Produktu

Dostarczamy produkty skatalogowane, które można obejrzeć i dobrać z naszych broszur.

pobierz kartę

Kontakt

+48 798 068 000

+48 798 067 000

kontakt@plecionki-miedziane.pl

ul. Jana Matejki 6,
66-100 Brzezie k. Sulechów

zapytaj o produkt

przykład oznaczenia

I

K

T

L

–

0

5

0

–

3

0

0

–

1

2

1

2

–

D



I

– izolacja (brak litery I w przypadku braku izolacji termokurczliwej)


K

– taśma cynowana lub S – taśma bez pokrycia (goła miedź)


T

– oznaczenie podstawowe




L

– powierzchnie stykowe lutowane (brak litery L jeśli powierzchnie stykowe prasowane z rurki)


0

5

0

 – przekrój poprzeczny 50mm2




3

0

0

– wymiar od otworu do otworu




1

2

1

2

– wielkość otworu 12mm i na drugim terminalu 12mm


D

– kształt terminali kwadratowy lub A gdy terminale okrągłe



parametry techniczne

Bez pokrycia
Cynowany
Przekrój [mm2]
Wym.L [mm]
Wym.L1 [mm]
Wym.L2 [mm]
Wym.L3 [mm]
Wym.L4 [mm]
Wym.L5 [mm]
Wym.W [mm]
Wym.t [mm]
Wym.K [mm]
Wym.G [mm]
Wym.d1 [mm]
Wym.d2 [mm]
Ilość w paczce
ISTL 025-230-10-8
IKTL 025-230-10-8
25
230
25
25
11
7
248
20
2
7
24
10,5
8,5
10
ISTL 025-330-10-8
IKTL 025-330-10-8
25
330
25
25
11
7
348
20
2
7
24
10,5
8,5
10
ISTL 025-430-10-8
IKTL 025-430-10-8
25
430
25
25
11
7
448
20
2
7
24
10,5
8,5
10
ISTL 025-530-10-8
IKTL 025-530-10-8
25
530
25
25
11
7
548
20
2
7
24
10,5
8,5
10
ISTL 025-630-10-8
IKTL 025-630-10-8
25
630
25
25
11
7
648
20
2
7
24
10,5
8,5
10
ISTL 035-230-10-8
IKTL 035-230-10-8
35
230
25
25
11
7
248
20
3,2
7
24
10,5
8,5
10
ISTL 035-330-10-8
IKTL 035-330-10-8
35
330
25
25
11
7
348
20
3,2
7
24
10,5
8,5
10
ISTL 035-430-10-8
IKTL 035-430-10-8
35
430
25
25
11
7
448
20
3,2
7
24
10,5
8,5
10
ISTL 035-530-10-8
IKTL 035-530-10-8
35
530
25
25
11
7
548
20
3,2
7
24
10,5
8,5
10
ISTL 035-630-10-8
IKTL 035-630-10-8
35
630
25
25
11
7
648
20
3,2
7
24
10,5
8,5
10
ISTL 050-230-10-8
IKTL 050-230-10-8
50
230
25
25
11
7
248
20
4,5
8
24
10,5
8,5
10
ISTL 050-330-10-8
IKTL 050-330-10-8
35
330
25
25
11
7
348
20
4,5
8
24
10,5
8,5
10
ISTL 050-430-10-8
IKTL 050-430-10-8
50
430
25
25
11
7
448
20
4,5
8
24
10,5
8,5
10
ISTL 050-530-10-8
IKTL 050-530-10-8
50
530
25
25
11
7
548
20
4,5
8
24
10,5
8,5
10
ISTL 050-630-10-8
IKTL 050-630-10-8
50
630
25
25
11
7
648
20
4,5
8
24
10,5
8,5
10
ISTL 070-230-10-10
IKTL 070-230-10-10
70
230
25
25
11
11
252
20
5,5
9
24
10,5
10,5
10
ISTL 070-330-10-10
IKTL 070-330-10-10
70
330
25
25
11
11
352
20
5,5
9
24
10,5
10,5
10
ISTL 070-430-10-10
IKTL 070-430-10-10
70
430
25
25
11
11
452
20
5,5
9
24
10,5
10,5
10
ISTL 070-530-10-10
IKTL 070-530-10-10
70
530
25
25
11
11
552
20
5,5
9
24
10,5
10,5
10
ISTL 070-630-10-10
IKTL 070-630-10-10
70
630
25
25
11
11
652
20
5,5
9
24
10,5
10,5
10
ISTL 095-230-10-10
IKTL 095-230-10-10
95
230
25
25
11
11
252
25
7
11
29
10,5
10,5
10
ISTL 095-330-10-10
IKTL 095-330-10-10
95
330
25
25
11
11
352
25
7
11
29
10,5
10,5
10
ISTL 095-430-10-10
IKTL 095-430-10-10
95
430
25
25
11
11
452
25
7
11
29
10,5
10,5
10
ISTL 095-530-10-10
IKTL 095-530-10-10
95
530
25
25
11
11
552
25
7
11
29
10,5
10,5
10
ISTL 095-630-10-10
IKTL 095-630-10-10
95
630
25
25
11
11
652
25
7
11
29
10,5
10,5
10
ISTL 120-330-10-10
IKTL 120-330-10-10
120
330
30
30
11
14
355
30
7
11
34
10,5
10,5
2
ISTL 120-430-10-10
IKTL 120-430-10-10
120
430
30
30
11
14
455
30
7
11
34
10,5
10,5
2
ISTL 120-530-10-10
IKTL 120-530-10-10
120
530
30
30
11
14
555
30
7
11
34
10,5
10,5
2
ISTL 120-630-10-10
IKTL 120-630-10-10
120
630
30
30
11
14
655
30
7
11
34
10,5
10,5
2
ISTL 120-730-10-10
IKTL 120-730-10-10
120
730
30
30
11
14
755
30
7
11
34
10,5
10,5
2
ISTL 120-830-10-10
ISTL 120-830-10-10
120
830
30
30
11
14
855
30
7
11
34
10,5
10,5
2
ISTL 150-330-12–12
IKTL 150-330-12-12
150
330
30
30
14
14
355
30
9
13
34
12,5
12,5
2
ISTL 150-430-12-12
IKTL 150-430-12-12
150
430
30
30
14
14
455
30
9
13
34
12,5
12,5
2
ISTL 150-530-12-12
IKTL 150-530-12-12
150
530
30
30
14
14
555
30
9
13
34
12,5
12,5
2
ISTL 150-630-12-12
IKTL 150-630-12-12
150
630
30
30
14
14
655
30
9
13
34
12,5
12,5
2
ISTL 150-730-12-12
IKTL 150-730-12-12
150
730
30
30
14
14
755
30
9
13
34
12,5
12,5
2
ISTL 150-830-12-12
IKTL 150-830-12-12
150
830
30
30
14
14
855
30
9
13
34
12,5
12,5
2
ISTL 185-330-12-12
IKTL 185-330-12-12
185
330
30
30
14
14
355
30
10
14
34
12,5
12,5
2
ISTL 185-430-12-12
IKTL 185-430-12-12
185
430
30
30
14
14
455
30
10
14
34
12,5
12,5
2
ISTL 185-530-12-12
IKTL 185-530-12-12
185
530
30
30
14
14
555
30
10
14
34
12,5
12,5
2
ISTL 185-630-12-12
IKTL 185-630-12-12
185
630
30
30
14
14
655
30
10
14
34
12,5
12,5
2
ISTL 185-730-12-12
IKTL 185-730-12-12
185
730
30
30
14
14
755
30
10
14
34
12,5
12,5
2
ISTL 185-830-12-12
IKTL 185-830-12-12
185
830
30
30
14
14
855
30
10
14
34
12,5
12,5
2
ISTL 240-330–12-12
ITKL 240-330-12-12
240
330
30
30
14
14
355
30
13
17
34
12,5
12,5
2
ISTL 240-430-12-12
IKTL 240-430-12-12
240
430
30
30
14
14
455
30
13
17
34
12,5
12,5
2
ISTL 240-530-12-12
IKTL 240-530-12-12
240
530
30
30
14
14
555
30
13
17
34
12,5
12,5
2
ISTL 240-630-12-12
IKTL 240-630-12-12
240
630
30
30
14
14
655
30
13
17
34
12,5
12,5
2
ISTL 240-730-12-12
IKTL 240-730-12-12
240
730
30
30
14
14
755
30
13
17
34
12,5
12,5
2
ISTL 240-830-12-12
IKTL 240-830-12-12
240
830
30
30
14
14
855
30
13
17
34
12,5
12,5
2
