SST / SKT
ELASTYCZNE POŁĄCZENIA miedziane płaskie w izolacji silikonowej
ELASTYCZNE POŁĄCZENIA MIEDZIANE IZOLOWANE - zastosowanie
Elastyczne połączenia miedziane płaskie są świetną alternatywą dla przewodów, bez cięcia, bez zagniatania, elastyczne, wstępnie otworowane obszary stykowe, gotowe do użycia, szybkie i łatwe w montażu. Łączniki mogą być wykonane wg próbki lub rysunku/projektu zamawiającego.
ELASTYCZNE POŁĄCZENIA MIEDZIANE IZOLOWANE - Konstrukcja
Elastyczne połączenia miedziane płaskie produkowane z wysoko elastycznych miedzianych taśm, które są plecione z wyżarzanego drutu miedzianego Cu-ETP. Natomiast obszary stykowe wykonuje się z bezszwowej rury miedzianej Cu-ETP. Zarówno plecionka jak i obszary stykowe mają dokładnie tą samą kompozycję chemiczną oraz przewodność.
Materiał
Materiał: wyżarzany drut miedziany Cu-ETP o średnicy 0,2 mm, bez pokrycia lub cynowany.
Izolacja silikonowa (UL 758)
Powierzchnie stykowe: prasowane z rury miedzianej Cu-ETP, bez pokrycia lub cynowane
Max napięcie: 1000V AC – 1500V DC
Starzenie termiczne: 250°C 10 days
Minimalna Temperatura – zginanie : -50°C
Wytrzymałość dielektryczna: >21kv/mm
Reakcja na ogień: CSE Class 1
Emisja dymu: F1
forma dostawy
Forma dostawy: gotowe do użycia łączniki
Karta Produktu
Dostarczamy produkty skatalogowane, które można obejrzeć i dobrać z naszych broszur.
Kontakt
ul. Jana Matejki 6,
66-100 Brzezie k. Sulechów
przykład oznaczenia
| S | K | T | – | 1 | 2 | 0 | 0 | 7 | – | 5 | 0 | 0 | |||||||
| S | – izolacja silikonowa | ||||||||||||||||||
| K | – łączniki cynowany lub S – łącznik bez pokrycia (goła miedź) | ||||||||||||||||||
| T | – oznaczenie podstawowe | ||||||||||||||||||
| – brak literki taśma płaska lub Y – przewód okrągły | |||||||||||||||||||
| 1 | 2 | 0 | – przekrój poprzeczny 120mm2 | ||||||||||||||||
| 0 | 7 | – grubość terminala/skuwki 20mm | |||||||||||||||||
| 5 | 0 | 0 | – odległość od otworu do otworu | ||||||||||||||||
parametry techniczne

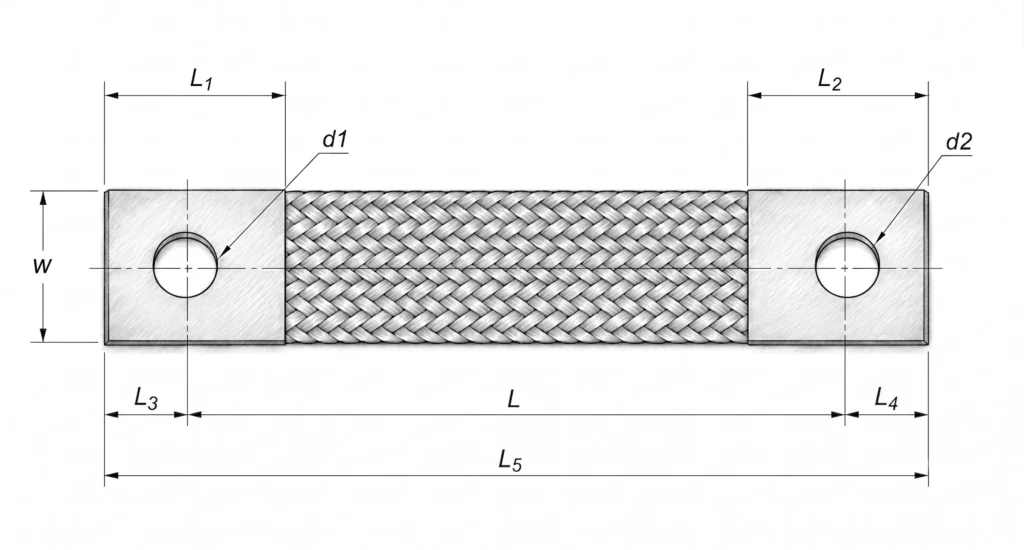

Bez pokrycia | Cynowany | Przekrój [mm2] | Wym.W [mm] | Wym.L1 [mm] | Wym.t [mm] | Wym.L [mm] | Prąd AC [A] |
|---|---|---|---|---|---|---|---|
SST-02503 | SKT-02503 | 25 | 20 | 20 | 3 | wg zamówienia klienta | 160 |
SST-03503 | SKT-03503 | 35 | 25 | 25 | 3 | 200 | |
SST-05004 | SKT-05004 | 50 | 30 | 30 | 4 | 250 | |
SST-07005 | SKT-07005 | 70 | 30 | 30 | 5 | 300 | |
SST-09506 | SKT-09506 | 95 | 35 | 35 | 6 | 350 | |
SST-12007 | SKT-12007 | 120 | 35 | 35 | 7 | 400 | |
SST-15008 | SKT-15008 | 150 | 35 | 35 | 8 | 450 | |
SST-18509 | SKT-18508 | 185 | 40 | 40 | 8 | 500 | |
SST-24009 | SKT-24010 | 240 | 40 | 40 | 10 | 630 |
