Zgrzewane łączniki elastyczne
ZGRZEWANE łĄCZNIKI ELASTYCZNE - zastosowanie
Zgrzewane łączniki elastyczne mają równomierny przekrój poprzeczny na całej długości i dzięki jego doskonałej homogenicznej strukturze molekularnej są świetnymi przewodnikami elektrycznymi. Mogą być wykorzystywane między innymi jako miedziane łączniki do transformatorów. Parametry techniczne każdego elementu, a także metody wytwórcze są zgodne z najwyższymi standardami branżowymi.
ZGRZEWANE łĄCZNIKI ELASTYCZNE - Konstrukcja
Do produkcji zgrzewanych łączników elastycznych wykorzystywane są folie miedziane Cu-HCP. Warstwy o grubości od 0,10 do 0,30 mm nakładane są na siebie, aż do uzyskania wymaganego przekroju. Ich końce są zgrzewane na obszarze stykowym pod wysokim ciśnieniem i w odpowiedniej temperaturze, nie wykorzystuje się przy tym dodatkowych spoin. Dzięki temu wykazują się odpowiednią trwałością i jakością, która jest wymagana od komponentów, takich jak miedziane szyny do rozdzielni wykorzystywanych w nowoczesnych instalacjach. Gwarantują jednocześnie efektywne działanie i doskonałe właściwości przez cały okres użytkowania.
Zgrzewane łączniki elastyczne mogą być poddawane tym samym obciążeniom co odpowiednie/równoważne szyny prądowe, dlatego mogą one być z nimi łączone. Ponieważ można ich używać w standardowych wymiarach z systemami szyn zbiorczych; podczas instalowania kilku złączy obok siebie, standardowe szerokości laminowania są zmniejszane o 2 mm, aby uniknąć możliwego tarcia.
Łączniki te są wykonywane w kształcie U lub S, aby zapewnić odpowiednią elastyczność. Ich budowa zapewnia doskonałą kompensację obciążeń spowodowanych nie osiowością i nieliniowością. Szczególnie kształt U doskonale spisuje się przy ruchach dwuwymiarowych w urządzeniach spawalniczych czy zgrzewadłach.
Materiał
Materiał: folie miedziane Cu-HCP o grubości 0,10 –0,30mm.
Powierzchnie stykowe: zgrzewane
forma dostawy
Forma dostawy: gotowe do użycia łączniki
Karta Produktu
Dostarczamy produkty skatalogowane, które można obejrzeć i dobrać z naszych broszur.
Kontakt
ul. Jana Matejki 6,
66-100 Brzezie k. Sulechów
przykład oznaczenia
P | R | – | 5 | 0 | 2 | 0 | – | 5 | 0 | 0 | ||||||||
P | – oznaczenie podstawowe | |||||||||||||||||
R | – łącznik nitowany z folii miedzianych | |||||||||||||||||
5 | 0 | – szerokość terminala 50mm | ||||||||||||||||
2 | 0 | – grubość terminala 20mm | ||||||||||||||||
5 | 0 | 0 | – długość najdłuższej folii miedzianej | |||||||||||||||
* | możliwość wykonania łączników o różnych kształtach wg projektu klienta |
parametry techniczne

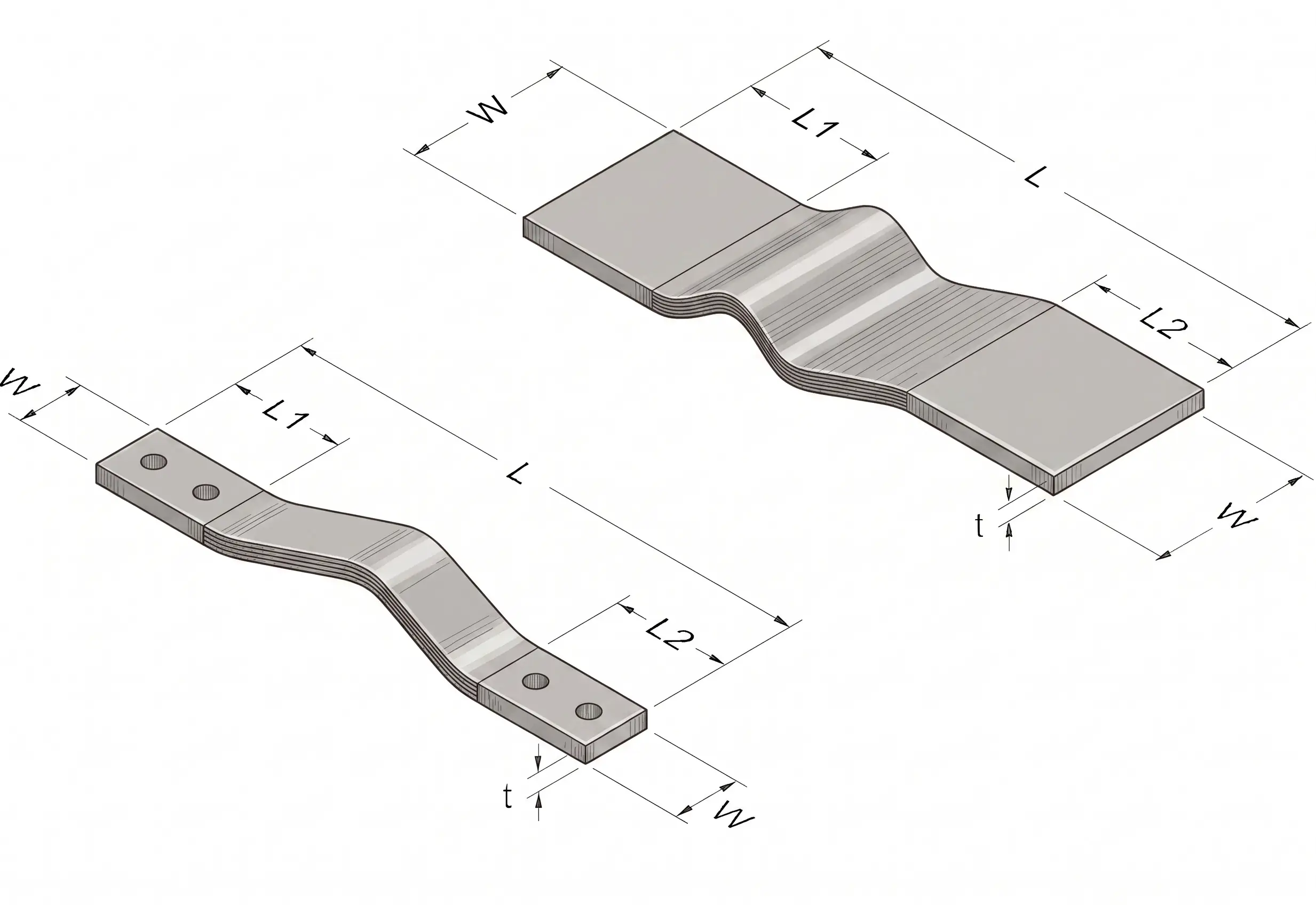

Bez pokrycia | Przekrój [mm2] | Wym.W [mm] | Wym.t [mm] | Wym.L1 [mm] | Wym.L2 [mm] |
---|---|---|---|---|---|
PK-2805-L | 140 | 28 | 5 | wg zamówienia klienta | wg zamówienia klienta |
PK-3805-L | 190 | 38 | 5 | ||
PK-4805-L | 240 | 48 | 5 | ||
PK-5805-L | 290 | 58 | 5 | ||
PK-7805-L | 390 | 78 | 5 | ||
PK-3810-L | 380 | 38 | 10 | ||
PK-4810-L | 480 | 48 | 10 | ||
PK-5810-L | 580 | 58 | 10 | ||
PK-7810-L | 780 | 78 | 10 | ||
PK-9810-L | 980 | 98 | 10 | ||
PK-3815-L | 570 | 38 | 15 | ||
PK-4815-L | 720 | 48 | 15 | ||
PK-5815-L | 870 | 58 | 15 | ||
PK-7815-L | 1170 | 78 | 15 | ||
PK-9815-L | 1470 | 98 | 15 | ||
PK-3820-L | 760 | 38 | 20 | ||
PK-4820-L | 960 | 48 | 20 | ||
PK-5820-L | 1160 | 58 | 20 | ||
PK-7820-L | 1560 | 78 | 20 | ||
PK-9820-L | 1960 | 98 | 20 |
