SSTY / SKTY
ELASTYCZNE ŁĄCZNIKI MIEDZIANE OKRĄGŁE W IZOLACJI SILIKONOWEJ
ELASTYCZNE ŁĄCZNIKI MIEDZIANE IZOLOWANE - zastosowanie
Elastyczne łączniki miedziane okrągłe są świetną alternatywą dla przewodów, bez cięcia, bez zagniatania, elastyczne, wstępnie dziurkowane obszary stykowe, gotowe do użycia, szybkie i łatwe w montażu
ELASTYCZNE ŁĄCZNIKI MIEDZIANE IZOLOWANE - Konstrukcja
Elastyczne łączniki miedziane okrągłe są produkowane z elastycznych przewodów miedzianych, które są skręcane z wyżarzanego drutu miedzianego Cu-ETP1. Natomiast obszary stykowe wykonuje się z bezszwowej rury miedzianej Cu-ETP. Zarówno plecionka jak i obszary stykowe mają dokładnie tą samą kompozycję chemiczną oraz przewodność.
Materiał
Materiał: wyżarzany drut miedziany Cu-ETP o średnicy 0,2mm, bez pokrycia lub cynowany.
Izolacja silikonowa (UL 758)
Powierzchnie stykowe: prasowane z rury miedzianej Cu-ETP, bez pokrycia lub cynowane
Max napięcie: 1000V AC -1500V DC
Starzenie termiczne: 250°C 10 dni
Minimalna Temperatura – zginanie: -50°C
Wytrzymałość dielektryczna: >21kv/mm
Reakcja na ogień: CSE Class 1
Emisja dymu: F1
forma dostawy
Forma dostawy: gotowe do użycia łączniki
Karta Produktu
Dostarczamy produkty skatalogowane, które można obejrzeć i dobrać z naszych broszur.
Kontakt
ul. Jana Matejki 6,
66-100 Brzezie k. Sulechów
przykład oznaczenia
| S | K | T | Y | – | 1 | 2 | 0 | 0 | 7 | – | 5 | 0 | 0 | ||||||
| S | – izolacja silikonowa | ||||||||||||||||||
| K | – łączniki cynowany lub S – łącznik bez pokrycia (goła miedź) | ||||||||||||||||||
| T | – oznaczenie podstawowe | ||||||||||||||||||
| Y | – przewód okrągły lub brak literki taśma płaska | ||||||||||||||||||
| 1 | 2 | 0 | – przekrój poprzeczny 120mm2 | ||||||||||||||||
| 0 | 7 | – grubość terminala/skuwki 20mm | |||||||||||||||||
| 5 | 0 | 0 | – odległość od otworu do otworu | ||||||||||||||||
parametry techniczne

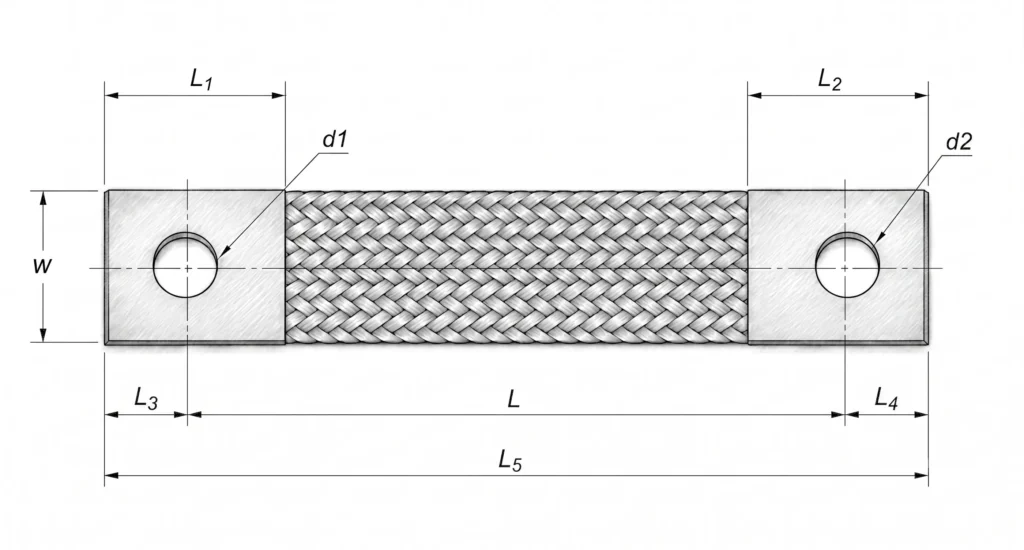

Bez pokrycia | Cynowany | Przekrój [mm2] | Wym.W [mm] | Wym.L1 [mm] | Wym.t [mm] | Wym.L [mm] | Wym.d1 [mm] | Wym.d2 [mm] | Prąd AC [A] |
|---|---|---|---|---|---|---|---|---|---|
SSTY-02503 | SKTY-02503 | 25 | 20 | 20 | 3 | wg zamówienia klienta | wg zamówienia klienta | wg zamówienia klienta | 160 |
SSTY-03503 | SKTY-03503 | 35 | 25 | 25 | 3 | 200 | |||
SSTY-05004 | SKTY-05004 | 50 | 30 | 30 | 4 | 250 | |||
SSTY-07005 | SKTY-07005 | 70 | 30 | 30 | 5 | 300 | |||
SSTY-09506 | SKTY-09506 | 95 | 35 | 35 | 6 | 350 | |||
SSTY-12007 | SKTY-12007 | 120 | 35 | 35 | 7 | 400 | |||
SSTY-15008 | SKTY-15008 | 150 | 35 | 35 | 8 | 450 | |||
SSTY-18509 | SKTY-18508 | 185 | 40 | 40 | 8 | 500 | |||
SSTY-24009 | SKTY-24010 | 240 | 40 | 40 | 10 | 630 |
